Alarmanlage

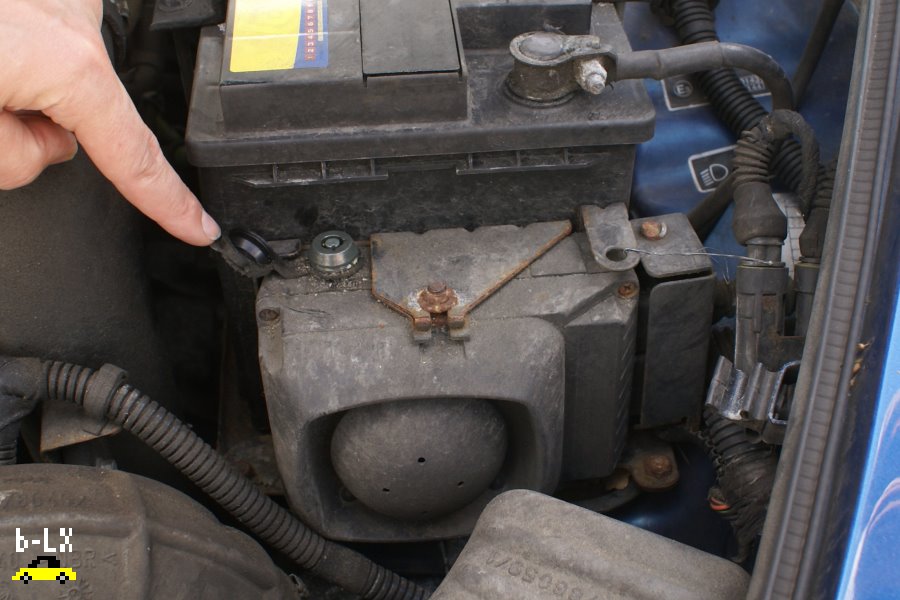

Eine Alarmanlage für die barchetta gibt es direkt von FIAT. Die sitzt dann direkt vor der Batterie und überwacht den Innenraum (Ultraschall), die Türen, die Motorhaube und den Kofferraumdeckel und wird mit einem Handsender geschaltet.

Die Anlage hat eine eigene Sirene (falls der Dieb vor der Tat die Hupe abklemmt) mit eigener Stromversorgung (falls er die Batterie abklemmt). An der Anlage gibt es einen Schlüsselschalter, sodaß man die Sirene stilllegen kann.

Im Zubehör gibt es natürlich alle Arten von Alarmanlagen, die auch in die barchetta problemlos (je nach handwerklichem Geschick) einbaubar sind.

Bei allen barchettas ist am Aschenbecher eine LED eingebaut, die man an eine selbst eingebaute Anlage anschließen kann.

Infos zur Fiat-Alarmanlage:

Der Ultraschallsensor, der den Innenraum überwacht, kann abgeschaltet werden (z.B. wenn man den Wagen kurz offen stehenlassen will: Schlüssel auf MAR, kürzer als 0,5 Sekunden die Taste am Empfänger (bei der Innenleuchte) drücken und innerhalb von 8 Sekunden Schlüssel auf STOP - oder - Schlüssel auf MAR dann schnell auf STOP - MAR - STOP. Wenn es geklappt hat, leuchtet die LED am Aschenbecher für 2 Sekunden. Wenn der Schlüssel für 30 Sekunden auf MAR steht, wird die Innenraumüberwachung wieder aktiv.

Die originale Alarmanlage kann auf verschiede Länder programmiert werden, um den jeweiligen gesetzlichen Vorschriften zu entsprechen (Spalten Blinker und Hupe: J=Zulässig / N=Unzulässig / P=Pflicht), ich vermute mal, die leeren Felder bedeuten "egal". Keine Ahnung, ob das noch so stimmt, die Unterlagen sind von 1995:

Land	Ein-/Ausschalten		Alarm							Sonstiges
	Blinker	Hupe	Akustisch				Optisch
			Leistung	Frequenz	Ton	max. Dauer	lichtart	Stauerart	max. Dauer
D	N	N	115-118 dbA in sm	1800-3550 Hz	Einzeln aussetzend 2,5 (+0,5-1,5) Hz	30 s	Blinker, Innenleuchte	Blinkend	5 min
F			< 100 dbA im 2m	1800-3550 Hz	Einzeln aussetzend, moduliert	30 s	Blinker, Scheinwerfer	Blinkend
CH	J				einzeln dauernd	30 s	Abblendlicht		5 min
GB	J	J	>90 dbA in 1m	<1500 Hz	Einzeln aussetzend, moduliert	30 s	Frontlichter
B	J		>115dbA in 1m			30 s	Blinker, Scheinwerfer		30 s
NL	P	N	>118 dbA in 1m	1800-3550 Hz	Moduliert	30 s	Blinker, Scheinwerfer		30 s	Steuerung und Sirene getrennt, Steuerung im Innenraum
S	P				Einzeln aussetzend, moduliert	30 s	Blinker, Scheinwerfer		5 min
I	J						Blinker, Standlicht	Blinkend	5 min
EU	J	J (< 60 dbA)	>108 dbA in 1m	1800-3550 Hz	Einzeln, moduliert	30 s	Blinker, Standlicht	Blinkend	5 min

Für Deutschland gibt es eine "Selbstschärfung": Wenn der Schlüssel von MAR auf STOP oder PARK gestellt wird und dann die Fahrertür geöffnet und geschlossen wird, schärft sich die Anlage nach 4 Minuten selbst. Dabei wird die Innenraumüberwachung nicht eingeschaltet und die Türen verriegeln sich nicht von selbst. Wenn man nach den 4 Minuten auf die Fernbedienung drückt, schließt die Zentralverriegelung und die Anlage wird voll scharf.

FIAT empfiehlt, den Ländercode mit dem Diagnosegerät in der Werkstatt einzustellen, es geht aber auch "von Hand":

• Motorhaube auf
• Schlüssel von MAR auf PARK drehen.
• Innerhalb 15 Sekunden den Taster an der Motorhaube 7 mal schnell hintereinander in weniger als 10 Sekunden drücken (da muß man vorher trainieren oder zu zweit sein!), wenns geklappt hat, kommen 5 "Beep".
• Während der 5 "Beep" den Motorhaubentaster nochmal drücken, dann kommt noch ein "Beep".
• Beim langen "Beep" den Taster gedrückt halten.
• Taste loslassen und lt. Tabelle innerhalb 10 Sekunden drücken (bei jedem Tastendruck "beept" es):

  1 mal	I
  2 mal	D
  3 mal	F
  4 mal	CH
  5 mal	GB
  6 mal	NL
  7 mal	USA
  8 mal	EU
  9 mal	Spanien A
  10 mal	Spanien B

  Warum da jetzt auf einmal Länder fehlen, die in der anderen Tabelle stehen, Spanien in A und B unterteilt ist und die USA auftaucht (wo die barchetta nie angeboten wurde): Keine Ahnung!
• Das sollte es gewesen sein!

Die Anlage führt nach dem Einschalten eine Selbstdiagnose durch (LED blinkt mit 4 Hz), und zeigt wenn etwas faul ist:

• LED auf Dauerlicht für 2,5 s, wenn der ultraschallsensor für den Innenraum einen Fehler hat.
• LED blinkt langsam (8 Hz für 2,5 s) bei Fehlern von den Tastern an den Türen und Deckeln (auch wenn eine Tür beim Einschalten offen ist).
• LED blinkt schnell (16 Hz für 2,5 s) bei Fehlern in der Steuerung.

Wenn Alarm ausgelöst wurde, und die Anlage wieder entschärft wird, kann man am Blinken der LED ablesen, was ausgelöst hat. Mehrere Auslösungen werden hintereinander angezeigt, mit jeweils 1,5 s Pause dazwischen:

• 1 x Tür rechts
• 2 x Tür links
• 5 x Innenraumsensor
• 6 x Motorhaube
• 7 x Kofferraum
• 8 x Zündschalter
• 9 x Batterie
• 10 x bedeutet 3 oder mehr Ursachen

Funkfernbedienung

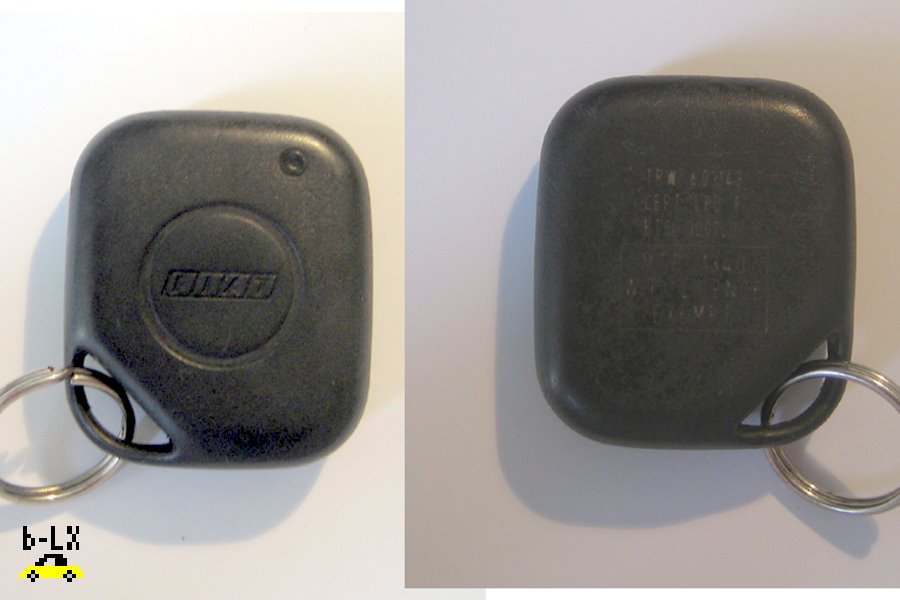

Es gibt zwei Alarmanlagensteuerungen, eine mit Funk, eine mit Infrarot. In der barchetta erkennt man es an dem Teil am Innenlicht: Eine kleine Halbkugel (Ø1,5 cm) ist der IR-Empfänger. Fehlt der, ist es Funk. Ansonsten hilft natürlich die Fahrgestellnummer: Ab 31801 war es Funk, davor Infrarot. Funksender tragen auf ihrer Rückseite einen ganzen Roman mit fernmeldetechnischen Zulassungsnummern, die die IR-Sender natürlich nicht haben. Dummerweise stehen diese Nummern auf der Gummierung des Senders, die sich mit der Zeit abrubbelt. Dann erkennt man natürlich die Nummer nicht mehr. Mit einer Digitalkamera kann man einen Infrarotsender auch identifizieren: Eine Kamera auf den Sender richten, das Live-Bild ansehen und den Knopf drücken. Blinkt irgendwas im Display der Kamera, was mit dem bloßen Auge nicht zu sehen ist, ists ein Infrarot-Sender.

Ersatzteilnummern der Sender: 46305528 (Infrarot) und 46527509 (Funk)

Man kann jeden beliebigen baugleichen Sender (bis zu fünf Stück) anlernen, indem man am Fernbedienungs-Empfänger oben am Innenspiegel die kleine Taste drückt bis die grüne LED daneben blinkt und dann innerhalb 30 Sekunden mit dem neuen Sender auf den Empfänger draufhält, bis die LED zur Quittung lang leuchtet - fertig. Dabei funktionieren auch Sender von anderen Fahrzeugen des Konzerns, die die gleiche Form haben.

Als Nebeneffekt öffnet und verschließt die Fernbedinung auch die Türen, war somit dir einzige Möglichkeit, eine Fernbedienung für die Türen ab Werk zu bekommen.

Schlüssel am Gerät

Den Rohrschlüssel der Alarmanlage kann man anhand der Nummer - steht blöderweise nicht auf dem Schlüssel, sondern auf einem Plastikfähnchen, an dem beide Schlüssel ab Werk hingen - nachbestellen. Hat man die Nummer nicht, kann man das Gehäuse der Alarmanlage öffnen und den Schlüsselschalter tauschen, der ist ein Normteil, wie z.B. die KeyLock-Schalter früher an den PCs. Wenn man an der Alarmanlage rumbastelt, sollte man vorher den eingebauten Akku abklemmen, über 100dB aus nächster Nähe sind verdammt laut...

LED am Aschenbecher

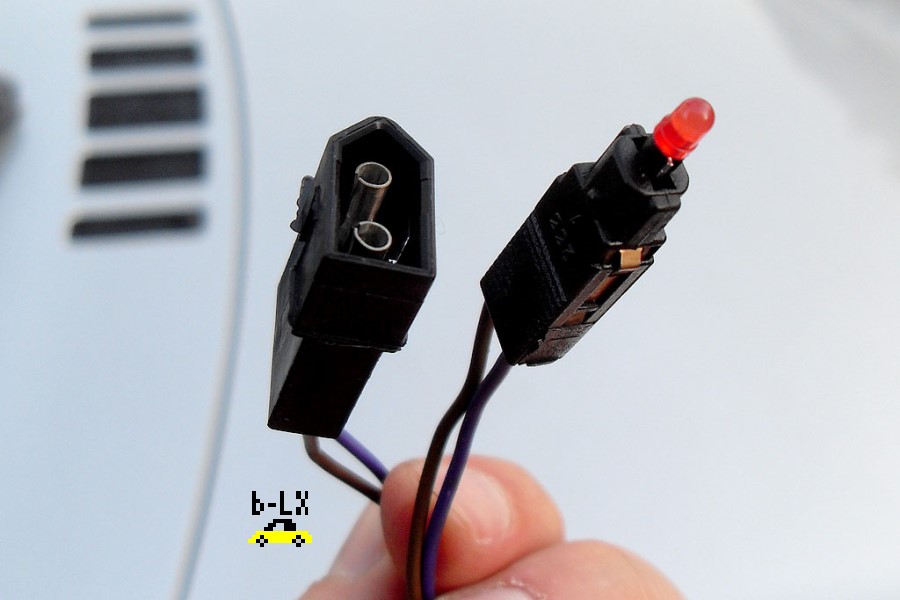

Mario hat die LED mal abfotografiert:

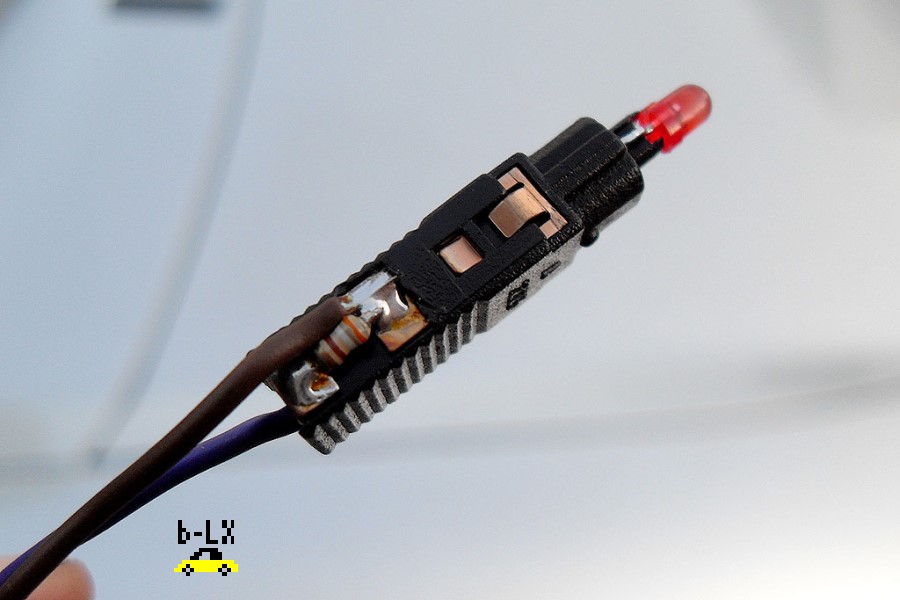

Mit Vorwiderstand für 12V, aus einer Riviera, BJ 2000:
